CABLES DE ACERO

En aplicaciones estructurales, la palabra cable por lo general se usa en sentido genérico para indicar un miembro flexible solicitado a tensión. La forma o configuración de un cable depende de su hechura; puede componerse de barras paralelas, alambres paralelos, cordones o torones paralelos, o torones enrollados con trabas.

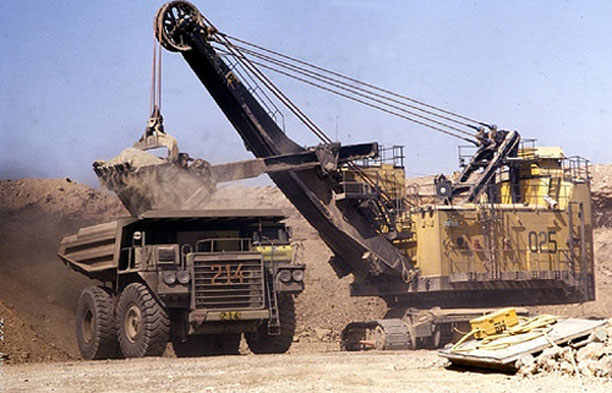

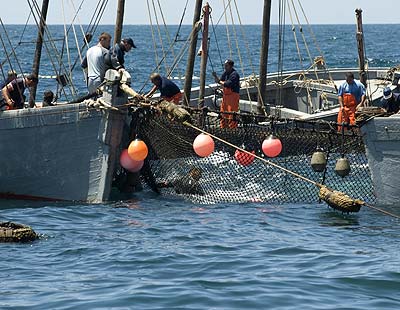

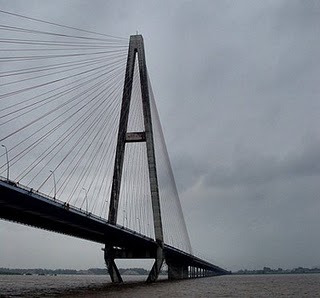

PESCA	MINERÍA	PETRÓLEO	ESTRUCTURAS

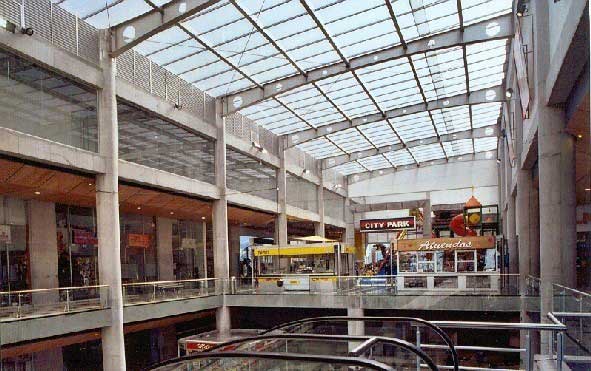

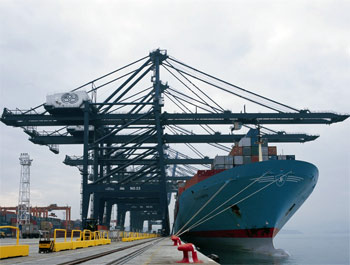

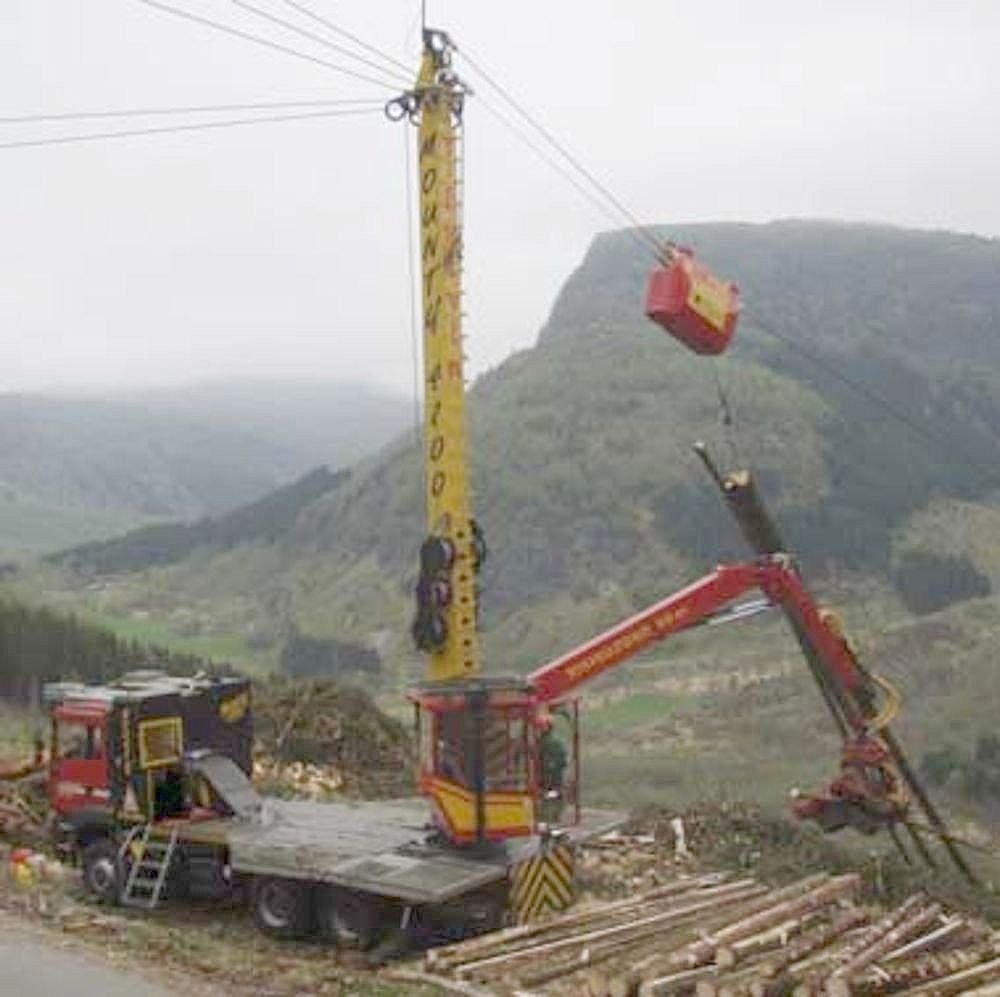

FORESTAL	INDUSTRIAL	NAVIERO	PORTUARIO



A                      B                      C                       D                      E

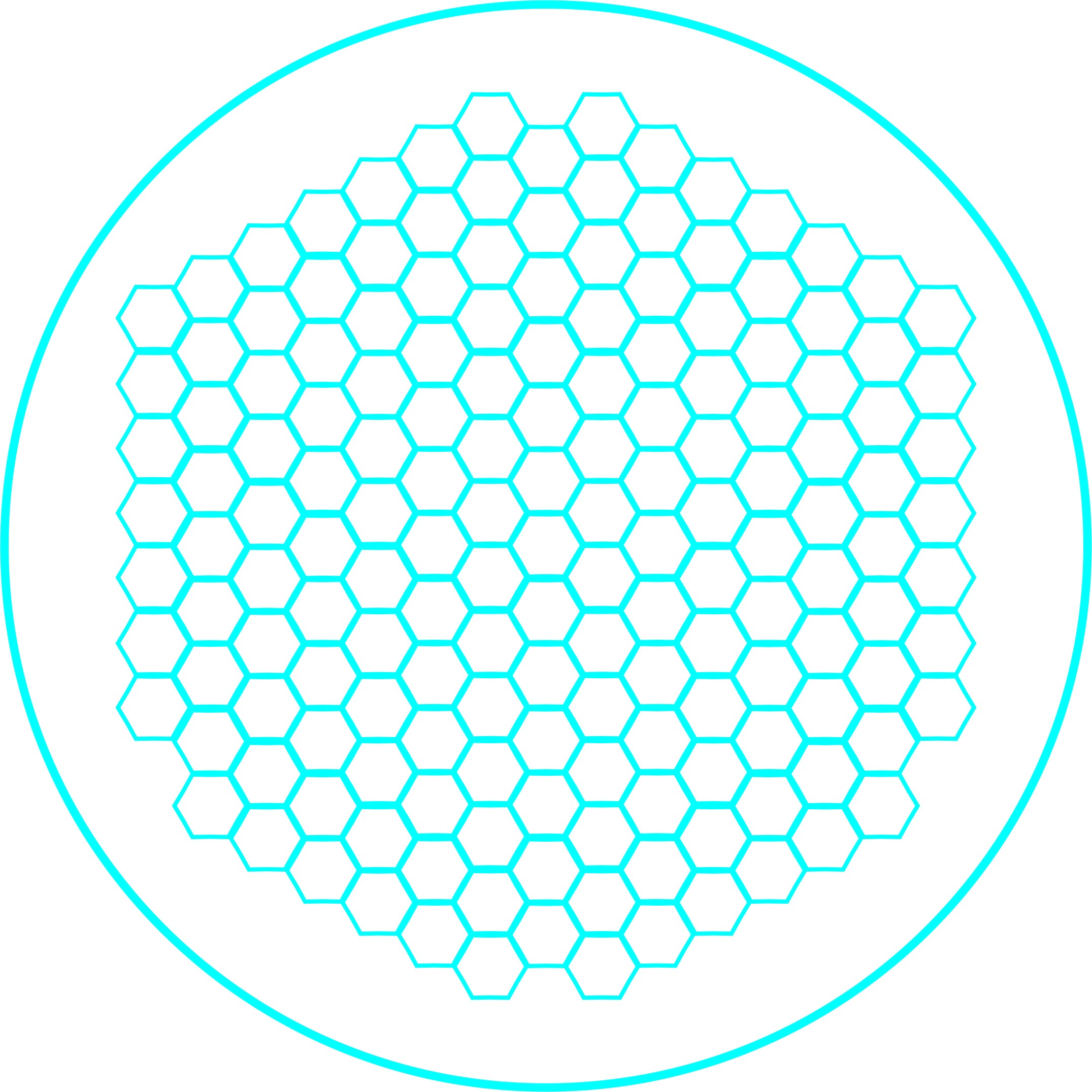

A. Alambres Paralelos

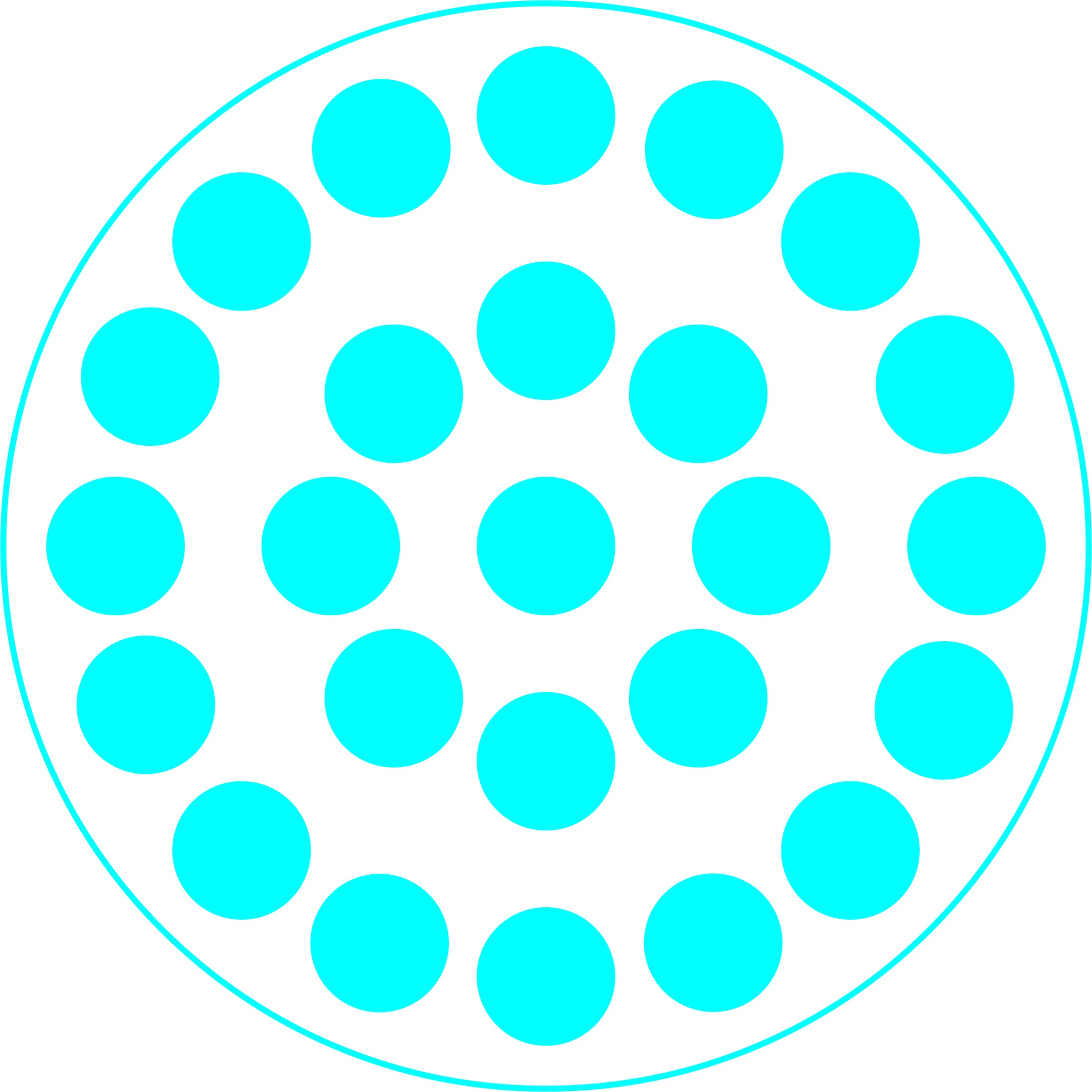

B. Barras Paralelas

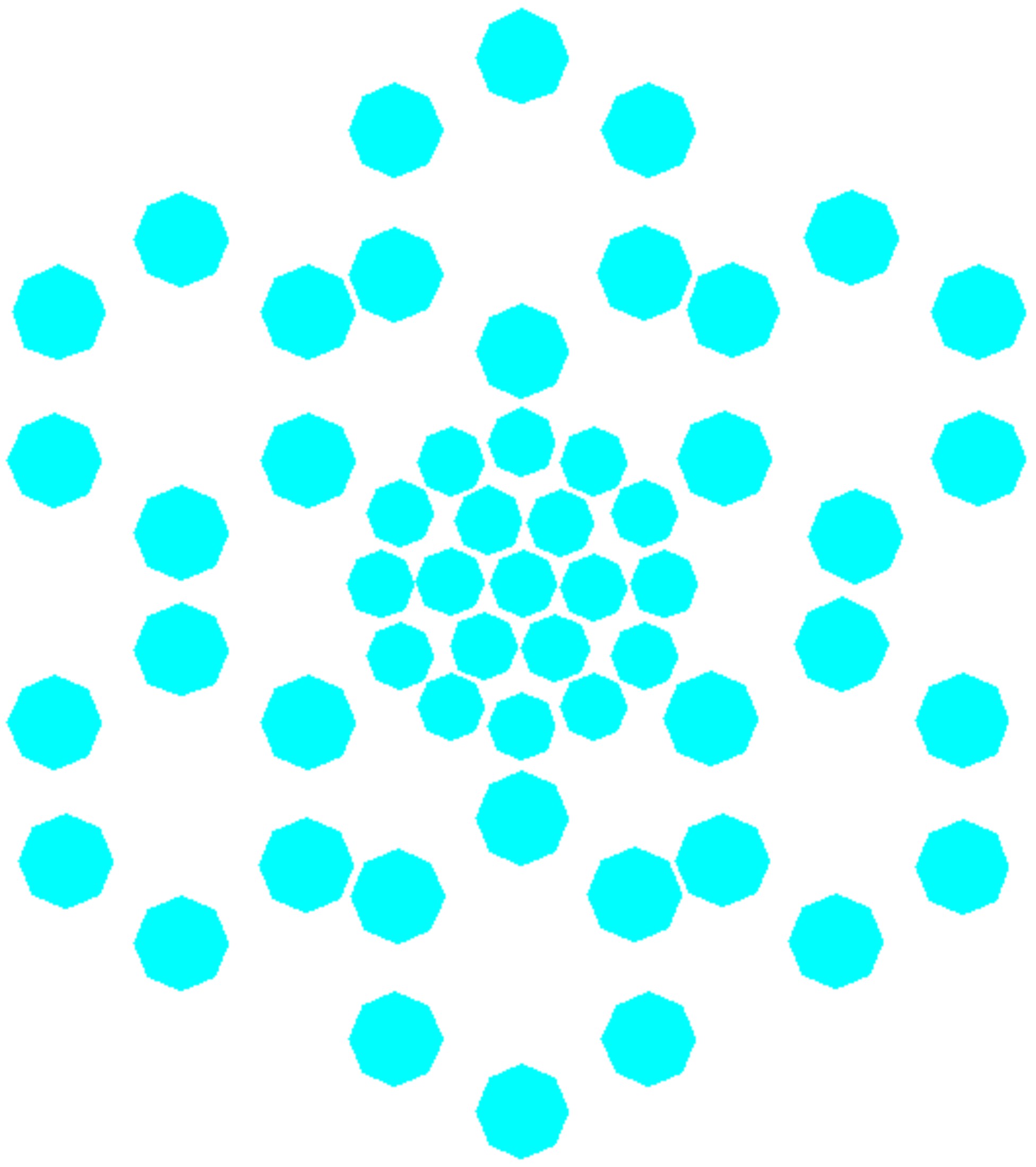

C. Cordeles

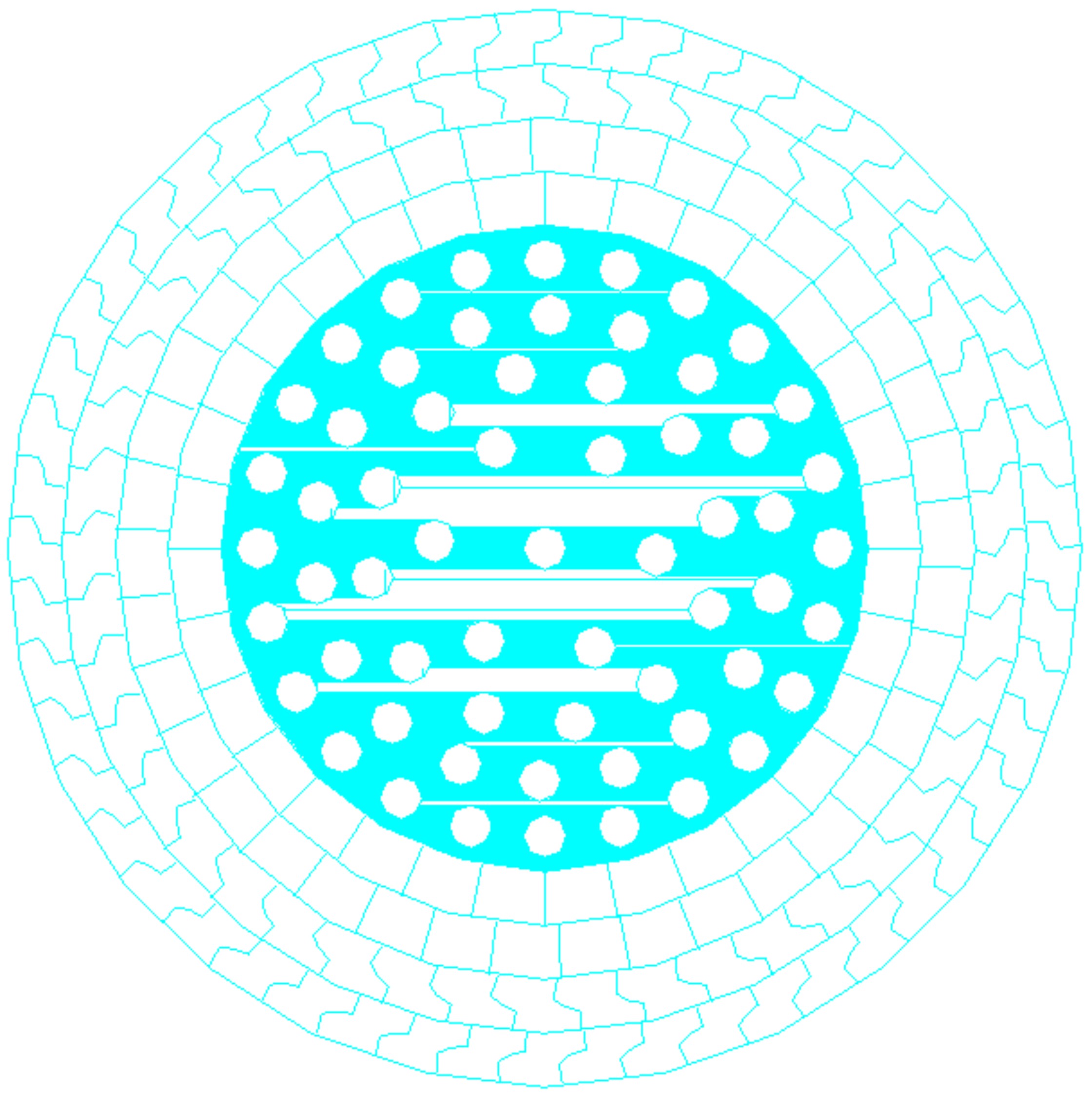

C. Torones Enrollados Con Trabas, Helicoidalmente

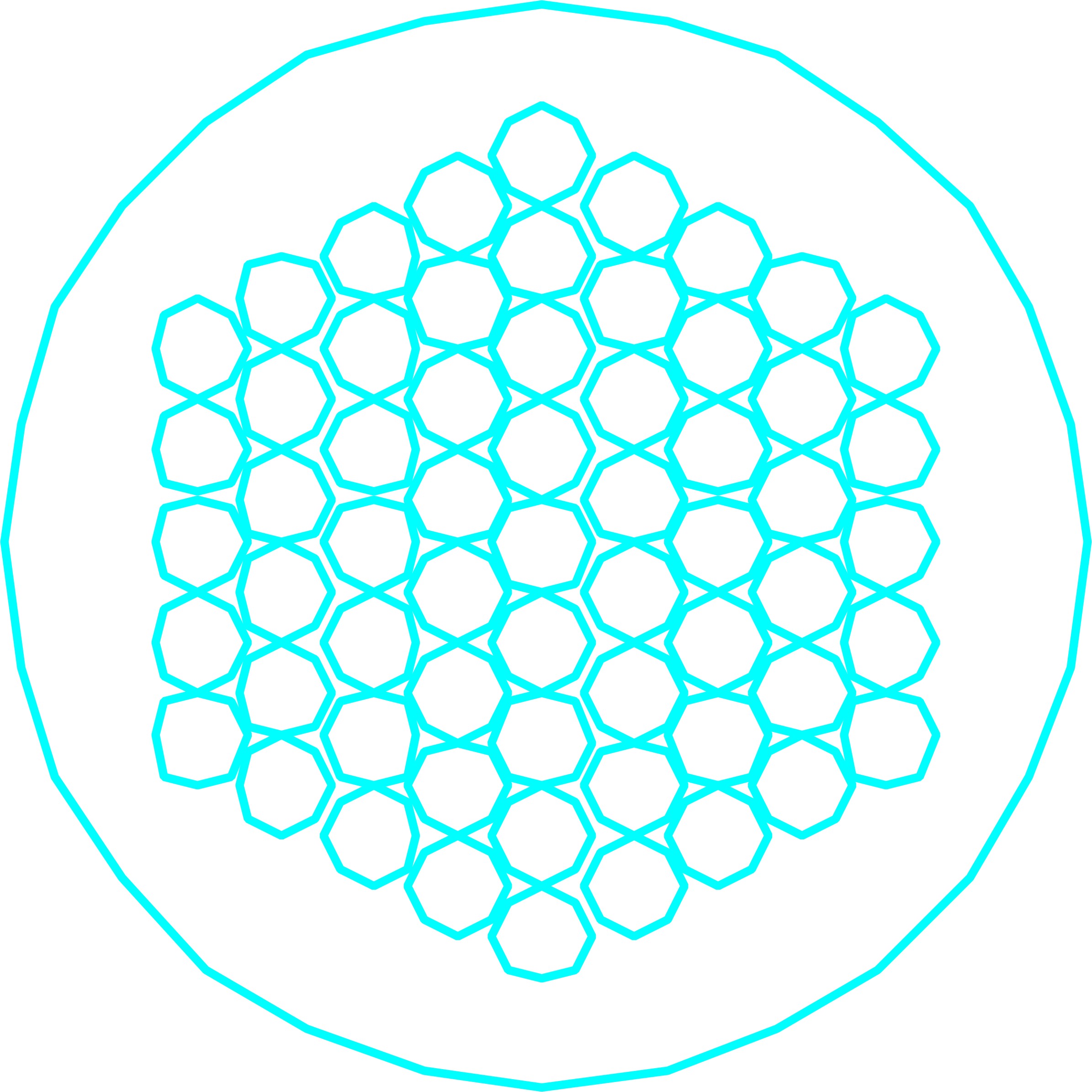

D. Torones Paralelos

Tipo	Resistencia nominal a tensión, F pu	Resistencia admisible a tensión, F t
Barras ASTM A722 Tipo II	150 (10568)	0.45 F pu    =   67.5 (4756)
Torón enrollado con trabas	210 (14795)	0.33 F pu     =   70 (4882)
Torón estructural, ASTM A586	220 (15500)	0.33 F pu    =   73.3 (5115)
Cable estructural, ASTM A603*	220 (15500)	0.33 F pu    =   73.3 (5115)
Alambre paralelo	225 (15852)	0.40 F pu     =   90 (6341)
Alambre paralelo, ASTM A421	240 (16909)	0.45 F pu     =   108 (7609)
Torón paralelo ASTM A416	270 (19023)	0.45 F pu    =   121.5 (8560)
